Normeinhaltung

Die in Heat-Box verwendeten Berechnungen basieren auf den folgenden Normen.

• DIN EN 12831-1:2017: Heizsysteme in Gebäuden - Verfahren zur Berechnung der Norm-Heizlast - Teil 1: Raumheizlast

  Diese Norm umfasst Verfahren zur Berechnung der Norm-Heizlast für Einzelräume, Gebäudeeinheiten und Gebäude, wobei die Norm-Heizlast als die Wärmezufuhr (Leistung) definiert ist, die benötigt wird, um die geforderte Norm-Innentemperatur unter Norm-Außenbedingungen bereitzustellen. Sie liefert die Formeln und die Berechnungsmethodik, die in den raumweisen Heizlastberechnungen von Heat-Box verwendet werden. Diese Norm bildet die Grundlage für alle in Heat-Box durchgeführten Norm-Heizlastberechnungen.




• DIN/TS 12831-1:2020: Heizsysteme in Gebäuden - Verfahren zur Berechnung der Norm-Heizlast - Teil 1: Raumheizlast, Nationaler Anhang

  Diese Norm stellt eine nationale Ergänzung zu DIN EN 12831-1:2017 dar und trifft Regelungen zu ihrer Anwendung - i. d. R. durch Definition von Eingangsgrößen bzw. Festlegung von Berechnungsparametern. Er legt fest, wie bestimmte Variablen, die in den Formeln der DIN EN 12831-1:2017 verwendet werden, für den deutschen lokalen Kontext umzusetzen sind. Dazu gehören beispielsweise die Mindest-Außentemperaturen für die Auslegung (abhängig von der Postleitzahl), die Luftdichtheitsklassifizierung von Gebäuden sowie die Methode zur Berücksichtigung des Einflusses von Wärmebrücken. Die Berechnungen in der deutschen Version von Heat-box basieren auf dieser Methode.




• Klimadaten

  Die DIN/TS 12831-1:2020 enthält aktualisierte Klimadaten, die eine präzisere Zuordnung von Norm-Außentemperaturen und Jahresmitteltemperaturen ermöglichen. Die Norm-Außentemperaturen fallen aufgrund milderer Winter teilweise höher aus als in älteren Fassungen. Heat-Box nutzt diese Daten, um für jedes Projekt die korrekte Außentemperatur anhand der Postleitzahl des Standorts zu ermitteln.




• DIN EN 12831-3:2017: Heizsysteme in Gebäuden - Verfahren zur Berechnung der Norm-Heizlast - Teil 3: Trinkwasserwärmungsanlagen

  Die DIN EN 12831-3:2017 ist die europäische Norm für die Auslegung von Trinkwassererwärmungsanlagen in Wohn- und Nichtwohngebäuden und regelt die Dimensionierung von Speicherbehältern sowie die Bestimmung der erforderlichen Heizleistung. Teil 3 wurde 2017 überarbeitet, um die Überdimensionierung von Anlagen, die in älteren Versionen noch zulässig war, zu vermeiden - besonders relevant für Wärmepumpen, bei denen zu viel Leistung ineffizient wäre. Die Berechnung erfolgt nach dem Summenlinienverfahren, bei dem Tageslastprofile und Versorgungskennlinien verglichen werden, um ein optimales Verhältnis zwischen Nachheizleistung und Speichervolumen zu bestimmen. Die Norm deckt verschiedene Gebäudearten ab, von Ein- und Mehrfamilienhäusern über Hotels und Schulen bis zu Krankenhäusern, und berücksichtigt aktuelle Trends wie sinkenden Raumheizwärmebedarf bei gleichzeitig steigendem Warmwasserverbrauch. Ziel der Norm ist die effiziente Auslegung von Trinkwasseranlagen, die Komfort sichern, Überdimensionierungen vermeiden und eine standardisierte, europaweit einheitliche Planungsmethode bieten. Heat-box verwendet diese Norm für die Berechnungen im Warmwassermodul.




• DIN EN 1264-2:2021-08: Raumflächenintegrierte Heiz- und Kühlsysteme mit Wasserdurchströmung

  Die DIN EN 1264-2:2021-08 legt fest, wie die Heizleistung von Fußbodenheizungen bestimmt wird. In Heat-Box wird diese Norm verwendet, um zu berechnen, wie viel Wärme ein Fußbodenheizungssystem an einen Raum abgibt. So kann genau ermittelt werden, welche Heizleistung für die gewünschte Raumtemperatur notwendig ist. Heat-box verwendet diese Norm für die Berechnungen im Fußbodenheizungmodul.




• DIN EN 442: Heizkörper und Konvektoren

  Die DIN EN 442 ist die europäische Norm für Heizkörper und Konvektoren und regelt, wie deren Wärmeleistung ermittelt wird. In Heat-Box wird die Norm genutzt, um zu berechnen, wie viel Wärme ein Heizkörper an einen Raum abgibt, abhängig vom Heizkörpertyp, den Vorlauf- und Rücklauftemperaturen sowie der Raumtemperatur. Die Norm beschreibt die Prüfverfahren, legt fest, wie die Werte in Datenblättern angegeben werden, und umfasst auch Anforderungen an Fertigungstoleranzen, Festigkeit, Dichtigkeit und Oberflächenqualität. Die Norm-Wärmeleistung wird bei standardisierten Bedingungen (75 °C Vorlauf, 65 °C Rücklauf, 20 °C Raumtemperatur) bestimmt und kann auf andere Systemtemperaturen umgerechnet werden, z. B. bei Wärmepumpen. Die DIN EN 442 stellt sicher, dass Heizkörper vergleichbare, verlässliche Leistungen erbringen, und bildet die Grundlage für die Planung, Qualitätssicherung und Zertifizierung moderner Heizkörper.

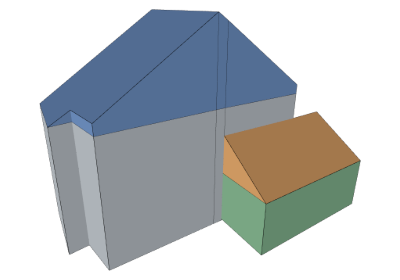

• LiDAR-Daten NRW: 3D-Gebäude- und Geländedaten für Nordrhein-Westfalen, bereitgestellt durch Geobasis NRW via Open.NRW

  Heat-Box verwendet LiDAR-Daten von Geobasis NRW, die über die Plattform Open.NRW bereitgestellt werden, um Höhen- und 3D-Informationen zu Gebäuden und Gelände in Nordrhein-Westfalen zu erfassen. Die Daten werden als Punktwolken (LAS/LAZ-Format) und abgeleitete Modelle (DGM/DOM) bereitgestellt, in Kacheln unterteilt und über ATOM-Download-Feeds zugänglich gemacht. Dieser Datensatz bildet die Grundlage für Analysen wie Gebäudehöhen, Volumenbestimmung und 3D-Modellierung innerhalb von Heat-Box.
